※시험시간 : 2시간 30분


1. 요구사항
※ 지급된 재료 및 시설을 사용하여 아래 작업을 완성하시오.

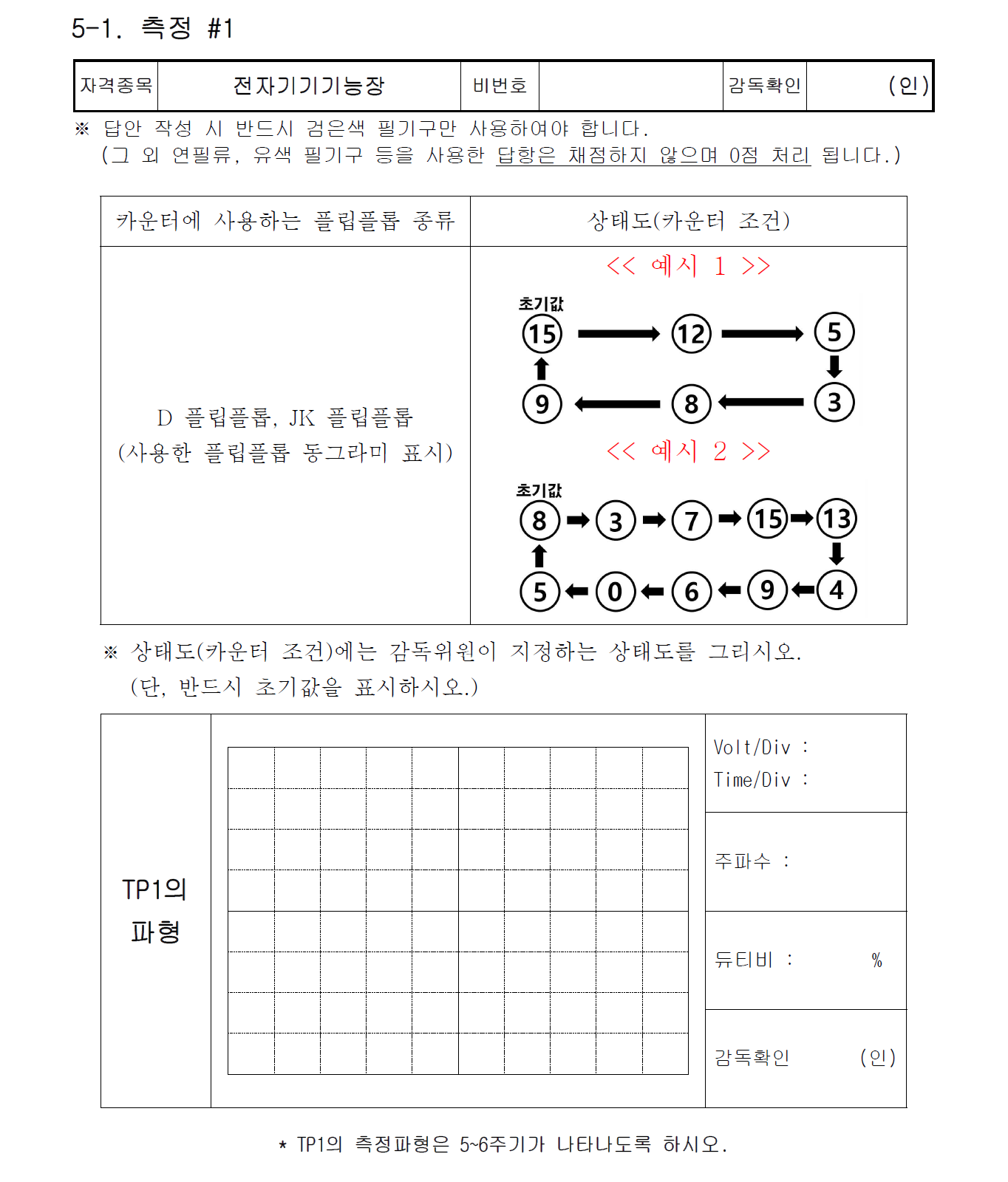

가. DESIGN은 반드시 감독위원이 주어지는 플립플롭 종류와 상태도(카운터 조건)를 답안지에 작성 후“동기식 4 Bit 임의 순차(arbitrary sequence) 카운터”를 설계하시오.
   (단, 플립플롭의 전원은 5 V를 사용하시오.)

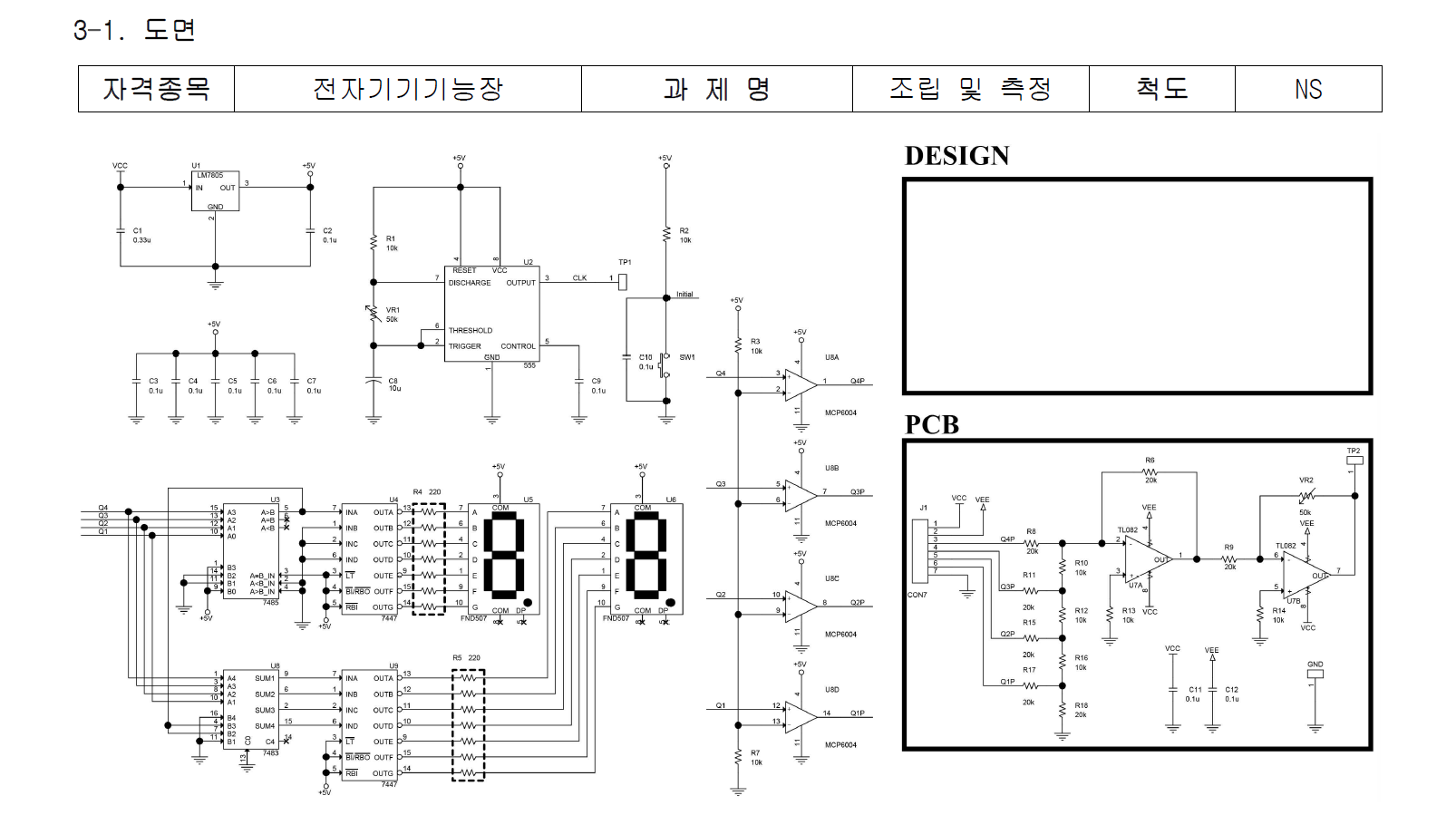

나. 지참한 Bread Board에 회로도의 PCB 부분을 제외한 회로를 구성하시오.
   (단, Q1은 LSB이고 Q4가 MSB이며 또한, Initial단자는 SW1에 의해 초기값이 동작하게 연결하여야하며, CLK단자는 플립플롭의 클럭 단자에 연결하시오.)
다. 7-Segment의 배치는 회로도와 같이 U5를 좌측, U6을 우측에 배치하시오.
라. 7-Segment의 Common단자의 연결은 3번핀, 8번핀 각각 연결하거나 모두 연결하시오.
마. 회로도의 0.1 uF 안정화 커패시터는 최대한 IC의 전원부에 연결하시오.
바. 회로도의 PCB 부분을 참고하여 지급된 PCB보드를 납땜하시오.
사. VCC는 +16 V, VEE는 –16 V를 인가하시오.
아. 조립이 완성되면 전원을 공급한 후 다음과 같이 조정하시오.
    1) MCP6004 IC 핀번호 3번, 5번, 10번, 12번의 Q1~Q4 대신에 +5 V를 인가한 상태에서, VR2를 조절하여 TP2가 15 V가 되도록 하시오.
    2) VR2의 조절이 완료되면, MCP6004 IC의 핀을 다시 회로도에 맞게 연결하시오.
    3) VR1을 조절하여 TP1의 주파수가 2 Hz가 되도록 조정하시오.
자. 위 조정이 완료되면 TP1, TP2의 파형 및 7-Segment 출력값을 측정하여 반드시 감독위원의 확인을 받고, 답안지에 기록하시오.
    (단, 오작 시 TP1은 미채점)

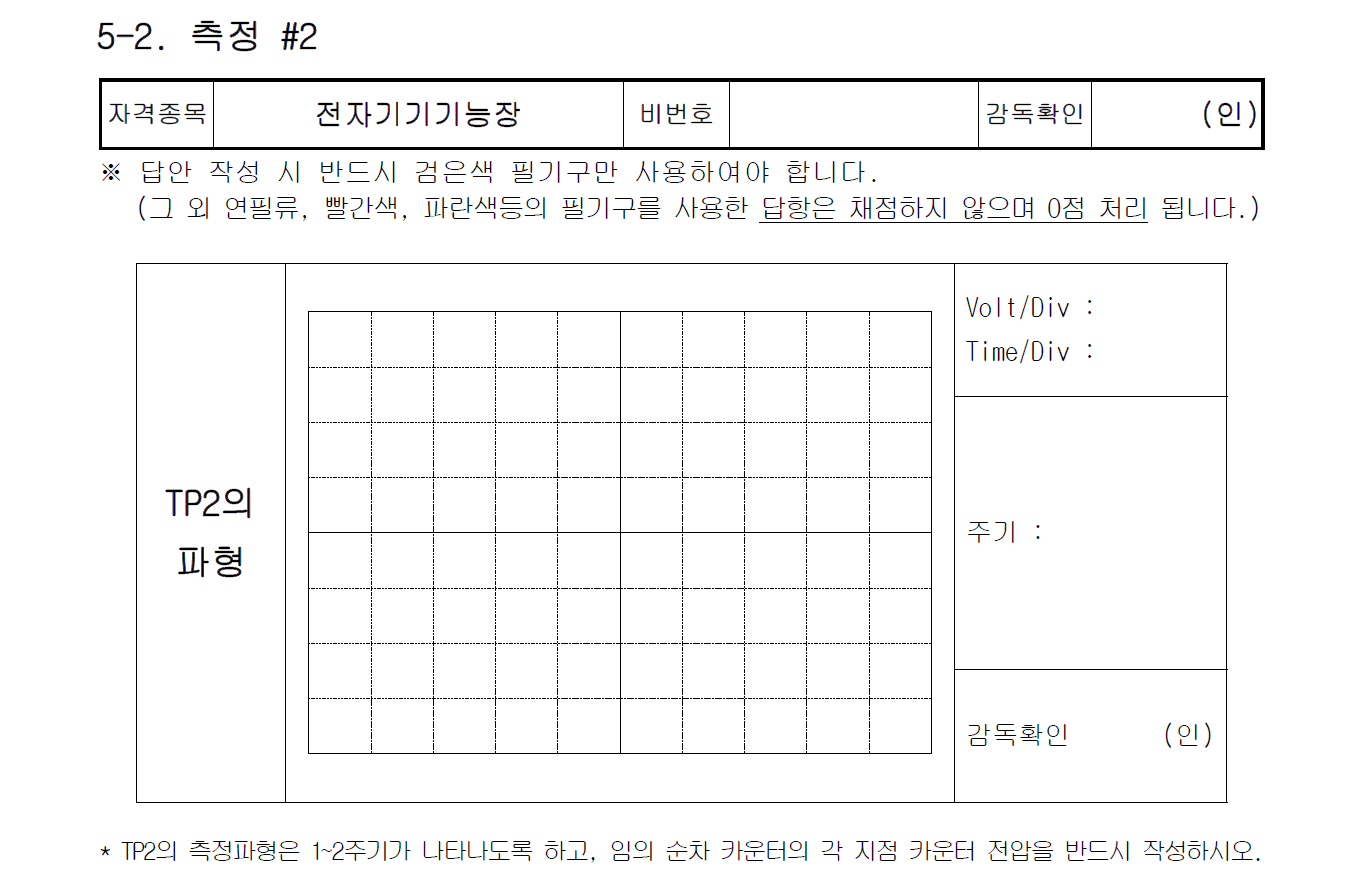

차. TP2의 파형 작성 시 각 카운터 지점 전압을 반드시 작성하시오.

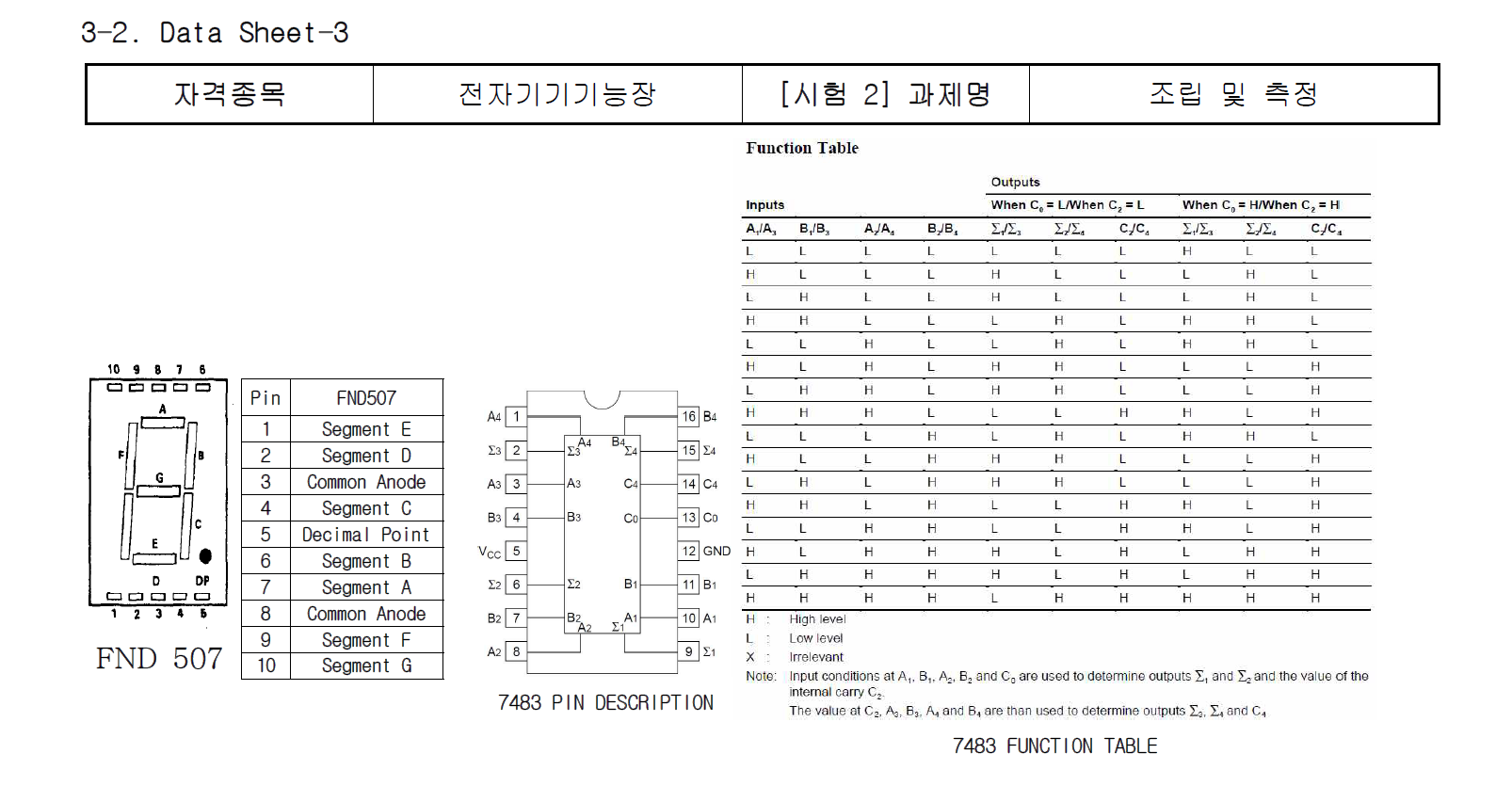

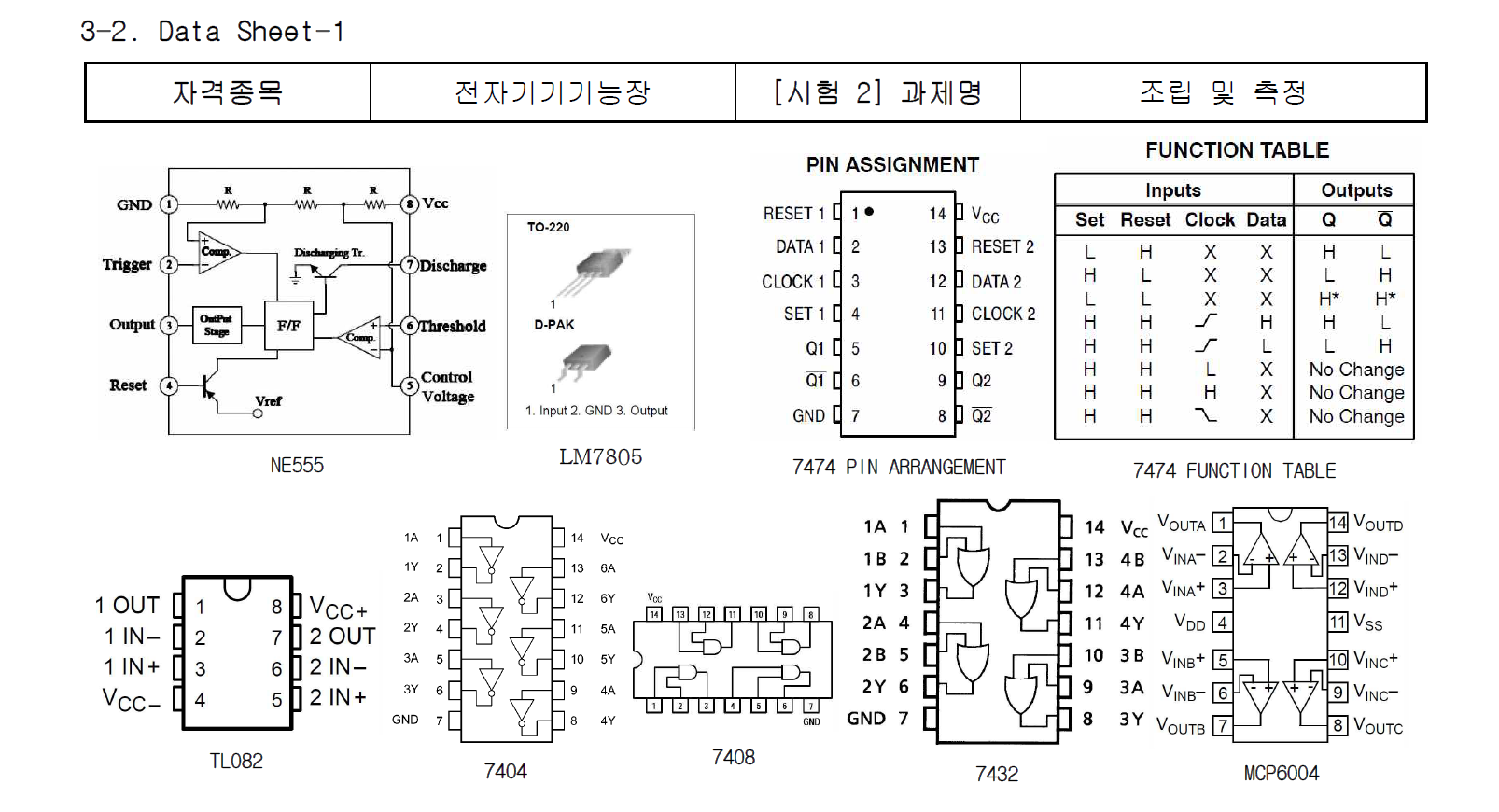

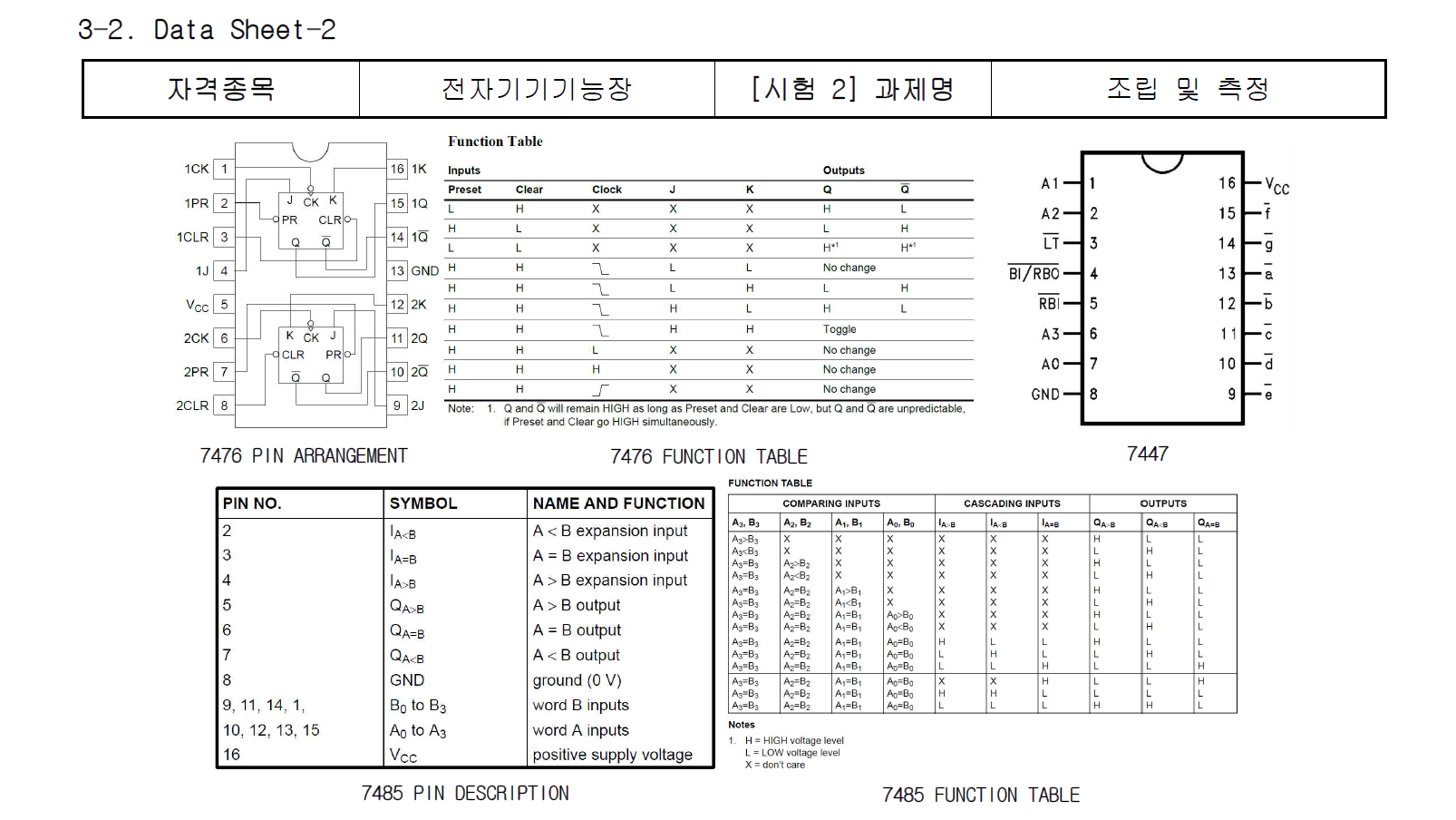

카. IC의 전원핀은 Datasheet를 참고하여 반드시 인가하시오.
타. 모든 설계 시 주어진 지급재료만을 사용하시오.
파. 위와 같이 동작되지 않을 시는 회로를 수정하여 정상 동작되게 하여야 하며, 이는 수험자의 회로 분석 능력 및 디버깅 능력 평가를 위한 정상적인 시험임을 알려드립니다.
