문제 01번 (배점 : 5점)
빈출 : 7801, 7009
빈출 : 7801, 7009

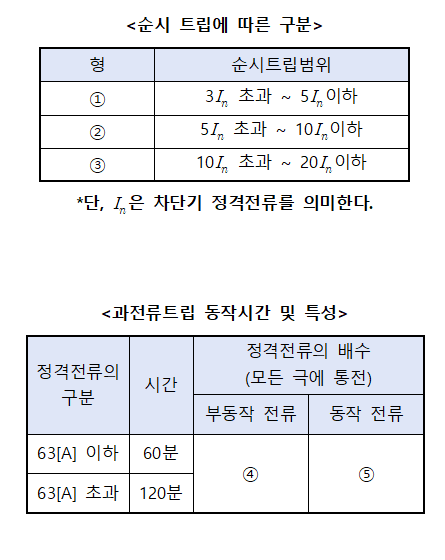

다음은 주택용 배선차단기의 순시트립에 따른 구분과 과전류 트립 동작 및 특성표이다. 표의 빈 칸을 채우시오.
· 답
① ② ③ ④ ⑤
· 답
① ② ③ ④ ⑤
① B형
② C형
③ D형
④ 1.13배
⑤ 1.45배
② C형
③ D형
④ 1.13배
⑤ 1.45배
문제 02번 (배점 : 5점)
다음은 KS C IEC 60364-5-52 저압 전기설비(전기기기의 선정 및 설치 - 배선설비) 규정에 관한 내용이다.
빈 칸에 들어갈 말을 답란에 쓰시오.
· 답
① ②
[ 주위온도 ]
배선설비는 최대주위온도와 최저주위온도 사이의 어떠한 온도에서도 적합하고, 정상운전과 고장 시에도 ( ① )를 초과하지 않도록 선정 및 시설되어야 한다.
[ 물의 존재 또는 높은 습도 ]
배선설비는 결로와 칩입에 의한 손상이 없도록 선정과 시공을 해야 한다. 완성한 배선설비는 개별장소에 맞는 ( ② )에 적합해야 한다.
배선설비는 최대주위온도와 최저주위온도 사이의 어떠한 온도에서도 적합하고, 정상운전과 고장 시에도 ( ① )를 초과하지 않도록 선정 및 시설되어야 한다.
[ 물의 존재 또는 높은 습도 ]
배선설비는 결로와 칩입에 의한 손상이 없도록 선정과 시공을 해야 한다. 완성한 배선설비는 개별장소에 맞는 ( ② )에 적합해야 한다.
· 답
① ②
① 온도상승한도
② IP보호등급
② IP보호등급
문제 03번 (배점 : 5점)
한국전기설비규정(KEC)의 공통사항에 있어서 다음 설명이 의미하는 용어를 쓰시오.
1) 교류회로에서 중성선 겸용 보호도체를 말한다.
· 답
2) 계통, 설비 또는 기기의 한 점과 접지극 사이의 도전성 경로 또는 그 경로의 일부가 되는 도체를 말한다.
· 답
3) 등전위를 형성하기 위해 도전부 상호간을 전기적으로 연결하는 것을 말한다.
· 답
4) 전력계통에서 돌발적으로 발생하는 이상현상에 대비하여 대지와 계통을 연결하는 것으로, 중성점을 대지에 접속하는 것을 말한다.
· 답
5) 충전부는 아니지만 고장 시에 충전될 위험이 있고, 사람이 쉽게 접촉할 수 있는 기기의 도전성 부분을 말한다.
· 답
1) 교류회로에서 중성선 겸용 보호도체를 말한다.
· 답
2) 계통, 설비 또는 기기의 한 점과 접지극 사이의 도전성 경로 또는 그 경로의 일부가 되는 도체를 말한다.
· 답
3) 등전위를 형성하기 위해 도전부 상호간을 전기적으로 연결하는 것을 말한다.
· 답
4) 전력계통에서 돌발적으로 발생하는 이상현상에 대비하여 대지와 계통을 연결하는 것으로, 중성점을 대지에 접속하는 것을 말한다.
· 답
5) 충전부는 아니지만 고장 시에 충전될 위험이 있고, 사람이 쉽게 접촉할 수 있는 기기의 도전성 부분을 말한다.
· 답
① PEN도체
② 접지도체
③ 등전위본딩
④ 계통접지
⑤ 노출도전부
② 접지도체
③ 등전위본딩
④ 계통접지
⑤ 노출도전부
문제 04번 (배점 : 4점)
경간 200[m]인 가공전선로의 전선 무게가 1[m]당 0.4[kg], 수평장력이 150[kg]일 때, 여기에 필요한 전선의 실제길이는 몇 [m]인지 계산하시오.
· 계산과정
· 답
· 계산과정
· 답
· 계산과정
* 이도 D
D = $\dfrac{W S^2}{8T}$ = $\dfrac{0.4×200^2}{8×150}$ = $13.33[m]$
* 실제길이 L
L = $S+\dfrac{8 D^2}{3S}$ = $200+\dfrac{8×13.33^2}{3×200}$ = $202.37[m]$
· 답 : 202.37[m]
* 이도 D
D = $\dfrac{W S^2}{8T}$ = $\dfrac{0.4×200^2}{8×150}$ = $13.33[m]$
* 실제길이 L
L = $S+\dfrac{8 D^2}{3S}$ = $200+\dfrac{8×13.33^2}{3×200}$ = $202.37[m]$
· 답 : 202.37[m]
문제 05번 (배점 : 5점)
1가닥의 임피던스가 2+j5[Ω]인 3상 1회선 송전선으로 7000[kVA]를 공급받는 공장이 있다. 송전전압이 23000[V]로 일정할때 공장의 수전전압은 몇 [kV]인가?
(단, 공장의 전압강하율은 15[%]이하로 하고, 역률은 0.8(지상)이며 평형부하이다.)
· 계산과정
· 답
· 계산과정
· 답
· 계산과정
$V_s$ = $V_r+e$ = $V_r+\dfrac{P_r}{V_r}(R+X×\dfrac{sinθ}{cosθ})$
$23000$ = $V_r+\dfrac{7000×10^3×0.8}{V_r}×(2+5×\dfrac{0.6}{0.8})$
$23000$ = $V_r+\dfrac{32200000}{V_r}$
$23000V_r$ = $V_r^2+32200000$
$V_r^2-23000V_r+32200000$ = 0
$V_r$ = $\dfrac{-(-23000)±\sqrt{(-23000)^2-4×1×32200000}}{2×1}$
$V_r$ = $21502.5[V]$
∴ 근의 공식으로부터 21502.5[V]
· 답 : 21.5[kV]
$V_s$ = $V_r+e$ = $V_r+\dfrac{P_r}{V_r}(R+X×\dfrac{sinθ}{cosθ})$
$23000$ = $V_r+\dfrac{7000×10^3×0.8}{V_r}×(2+5×\dfrac{0.6}{0.8})$
$23000$ = $V_r+\dfrac{32200000}{V_r}$
$23000V_r$ = $V_r^2+32200000$
$V_r^2-23000V_r+32200000$ = 0
$V_r$ = $\dfrac{-(-23000)±\sqrt{(-23000)^2-4×1×32200000}}{2×1}$
$V_r$ = $21502.5[V]$
∴ 근의 공식으로부터 21502.5[V]
· 답 : 21.5[kV]
문제 06번 (배점 : 5점)
6600/220[V]의 변압기 a와 b가 병렬운전하고 있다.
각 변압기의 용량이 $P_a$ = 50[kVA], $P_b$ = 40[kVA]이며, 부하용량이 70[kVA]일 때, 각 변압기의 분담용량[kVA]을 계산하시오.
(단, 각 변압기의 %임피던스는 %$Z_a$ = 3[%], %$Z_a$ = 4[%]이다.)
· 계산과정
· 답
(단, 각 변압기의 %임피던스는 %$Z_a$ = 3[%], %$Z_a$ = 4[%]이다.)
· 계산과정
· 답
· 계산과정
1. ${P_a}^{\prime} + {P_b}^{\prime} = 70[kVA]$
2. 부하분담비 $\dfrac{{P_a}^{\prime}}{{P_b}^{\prime}} = \dfrac{P_a}{P_b}×\dfrac{\%Z_b}{\%Z_a} = \dfrac{50}{40}×\dfrac{4}{3}=\dfrac{5}{3}$
${P_a}^{\prime}=\dfrac{5}{3}{P_b}^{\prime}$
$\dfrac{5}{3}{P_b}^{\prime}+{P_b}^{\prime} = 70 = \dfrac{8}{3}{P_b}^{\prime}$
$(\dfrac{5}{3}{P_b}^{\prime}+\dfrac{3}{3}{P_b}^{\prime} = 70 = \dfrac{8}{3}{P_b}^{\prime})$
→ ${P_b}^{\prime} = 70×\dfrac{3}{8} = 26.25[kVA]$
${P_a}^{\prime} = 70-{P_b}^{\prime} = 70-26.25=43.75[kVA]$
· 답
a변압기 분담용량 : 43.75[kVA]
b변압기 분담용량 : 26.25[kVA]
1. ${P_a}^{\prime} + {P_b}^{\prime} = 70[kVA]$
2. 부하분담비 $\dfrac{{P_a}^{\prime}}{{P_b}^{\prime}} = \dfrac{P_a}{P_b}×\dfrac{\%Z_b}{\%Z_a} = \dfrac{50}{40}×\dfrac{4}{3}=\dfrac{5}{3}$
${P_a}^{\prime}=\dfrac{5}{3}{P_b}^{\prime}$
$\dfrac{5}{3}{P_b}^{\prime}+{P_b}^{\prime} = 70 = \dfrac{8}{3}{P_b}^{\prime}$
$(\dfrac{5}{3}{P_b}^{\prime}+\dfrac{3}{3}{P_b}^{\prime} = 70 = \dfrac{8}{3}{P_b}^{\prime})$
→ ${P_b}^{\prime} = 70×\dfrac{3}{8} = 26.25[kVA]$
${P_a}^{\prime} = 70-{P_b}^{\prime} = 70-26.25=43.75[kVA]$
· 답
a변압기 분담용량 : 43.75[kVA]
b변압기 분담용량 : 26.25[kVA]
문제 07번 (배점 : 5점)

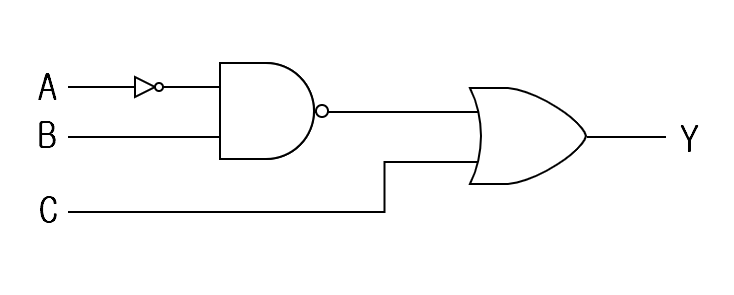

다음 회로에 대한 물음에 답하시오
1) 위 회로에 대하여 간략화 된 논리식을 쓰시오
· 간략화 과정
· 답

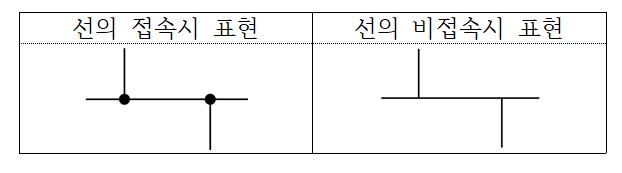

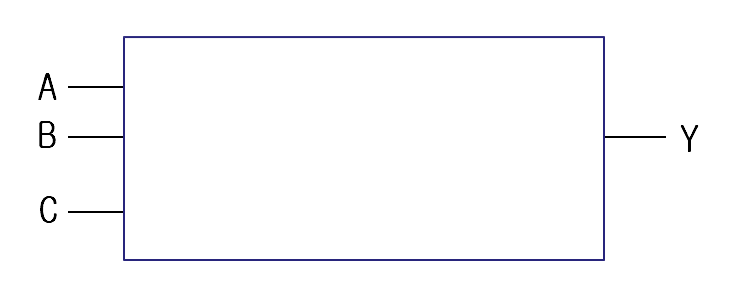

2) 위 회로를 2입력 NOR gate만을 이용한 무접점 회로로 그리시오
1) 위 회로에 대하여 간략화 된 논리식을 쓰시오
· 간략화 과정
· 답
2) 위 회로를 2입력 NOR gate만을 이용한 무접점 회로로 그리시오

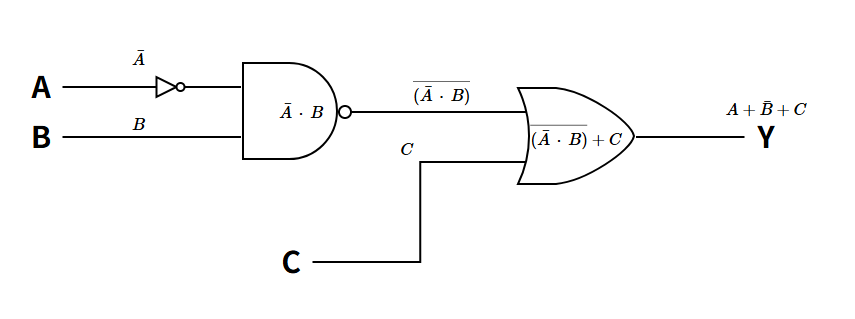

1)위 회로에 대하여 간략화 된 논리식을 쓰시오
1) 간략화 과정 : $ \space\overline{\overline{A}\cdot B} + C = \overline{\overline{A}} \overline{\cdot} \overline{B} + C = A + \overline{B} + C$
1) 답 : $ \space A + \overline{B} + C$

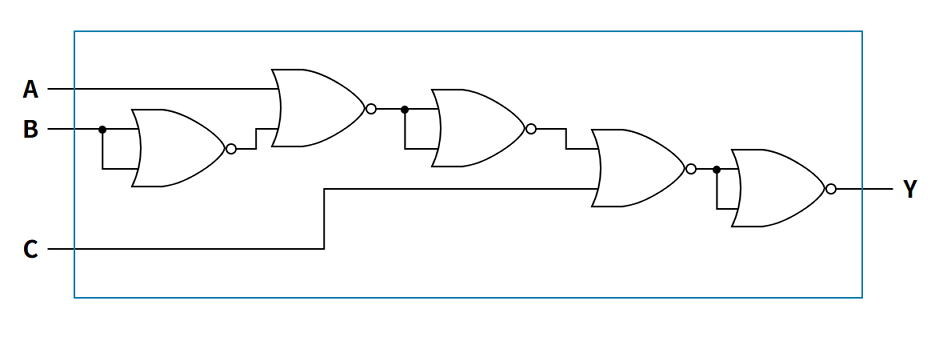

2) 위 회로를 2입력 NOR gate만을 이용한 무접점 회로로 그리시오
[참고 : 논리회로 링크]
1) 간략화 과정 : $ \space\overline{\overline{A}\cdot B} + C = \overline{\overline{A}} \overline{\cdot} \overline{B} + C = A + \overline{B} + C$
1) 답 : $ \space A + \overline{B} + C$
2) 위 회로를 2입력 NOR gate만을 이용한 무접점 회로로 그리시오
[참고 : 논리회로 링크]
문제 08번 (배점 : 6점)
50[kW], 역률이 1인 부하와 100[kW], 역률 0.8인 부하에 전력을 공급하기 위해 단상 변압기 3대를 시설할 때, 다음 물음에 답하시오.
1) 변압기를 Δ결선할 경우, 변압기 한 대당 필요한 최저용량[kVA]을 계산하시오.
· 계산과정
· 답
2) 변압기 1대의 고장으로 V결선할 것을 고려하는 경우, 변압기 한 대당 필요한 최저용량[kVA]을 계산하시오.
· 계산과정
· 답
1) 변압기를 Δ결선할 경우, 변압기 한 대당 필요한 최저용량[kVA]을 계산하시오.
· 계산과정
· 답
2) 변압기 1대의 고장으로 V결선할 것을 고려하는 경우, 변압기 한 대당 필요한 최저용량[kVA]을 계산하시오.
· 계산과정
· 답
1) 계산과정
전체 $P$ = $50+100$ = $150kW$
전체 $P_r$ = $D+\dfrac{100}{0.8}×0.6$ = $75kVar$
피상 $P_a$ = $\sqrt{150^2 + 75^2}$ = $167.71[kVA]$
$P_1$ = $\dfrac{167.71}{3}$ = $55.9[kVA]$
1) 답 : 55.9[kVA]
2) 계산과정
$P_v$ = $\sqrt{3}\,P_1$
$P_1$ = $\dfrac{167.71}{\sqrt{3}} = 96.87[kVA]$
2) 답 : 96.87[kVA]
전체 $P$ = $50+100$ = $150kW$
전체 $P_r$ = $D+\dfrac{100}{0.8}×0.6$ = $75kVar$
피상 $P_a$ = $\sqrt{150^2 + 75^2}$ = $167.71[kVA]$
$P_1$ = $\dfrac{167.71}{3}$ = $55.9[kVA]$
1) 답 : 55.9[kVA]
2) 계산과정
$P_v$ = $\sqrt{3}\,P_1$
$P_1$ = $\dfrac{167.71}{\sqrt{3}} = 96.87[kVA]$
2) 답 : 96.87[kVA]
문제 09번 (배점 : 4점)
다음은 태양광발전설비 인버터의 기능에 대한 설명이다.
주어진 설명에 대한 기능을 [보기]에서 찾아 답란에 쓰시오.
( ① )
계통 시스템이 전기적으로 끊어졌을 때 단독으로 운전하는것을 방지하는 기능이 작동하여 시스템을 안전하게 정지할 수 있도록 한다.
( ② )
태양광발전등이 현재 조건에서 가능한 최대의 전력을 생산할 수 있도록 인버터 제어를 이용하여 최대출력점을 추종하도록 조정하여 최대출력을 얻을 수 있도록 하는 기능
· 답
① ②
[ 보기 ]
직류검출, 단독운전방지, 자동전압조정, 최대전력추종
직류검출, 단독운전방지, 자동전압조정, 최대전력추종
( ① )
계통 시스템이 전기적으로 끊어졌을 때 단독으로 운전하는것을 방지하는 기능이 작동하여 시스템을 안전하게 정지할 수 있도록 한다.
( ② )
태양광발전등이 현재 조건에서 가능한 최대의 전력을 생산할 수 있도록 인버터 제어를 이용하여 최대출력점을 추종하도록 조정하여 최대출력을 얻을 수 있도록 하는 기능
· 답
① ②
① 단독운전방지
② 최대전력추종
② 최대전력추종
문제 10번 (배점 : 6점)
다음은 피뢰설비(KDS 32 40 10) 규정 중 건축물 · 구조물과 분리되지 않은 피뢰시스템과 관련한 내용이다.
내용의 빈칸에 알맞은 것을 답란에 쓰시오.
· 답
① ② ③
1. 벽이 불연성 재료로 된 경우에는 벽의 표면 또는 내부에 시설하고, 벽이 가연성 재료인 경우에는 ( ① )이상 이격한다.
2. 이격이 불가능한 경우에는 도체의 단면적을 ( ② )이상으로 하여야 한다.
3. 인하도선의 수는 ( ③ )가닥 이상으로 하여야 한다.
2. 이격이 불가능한 경우에는 도체의 단면적을 ( ② )이상으로 하여야 한다.
3. 인하도선의 수는 ( ③ )가닥 이상으로 하여야 한다.
· 답
① ② ③
① 0.1[m]
② 100[㎟]
③ 2
② 100[㎟]
③ 2
